AT-T TYPE

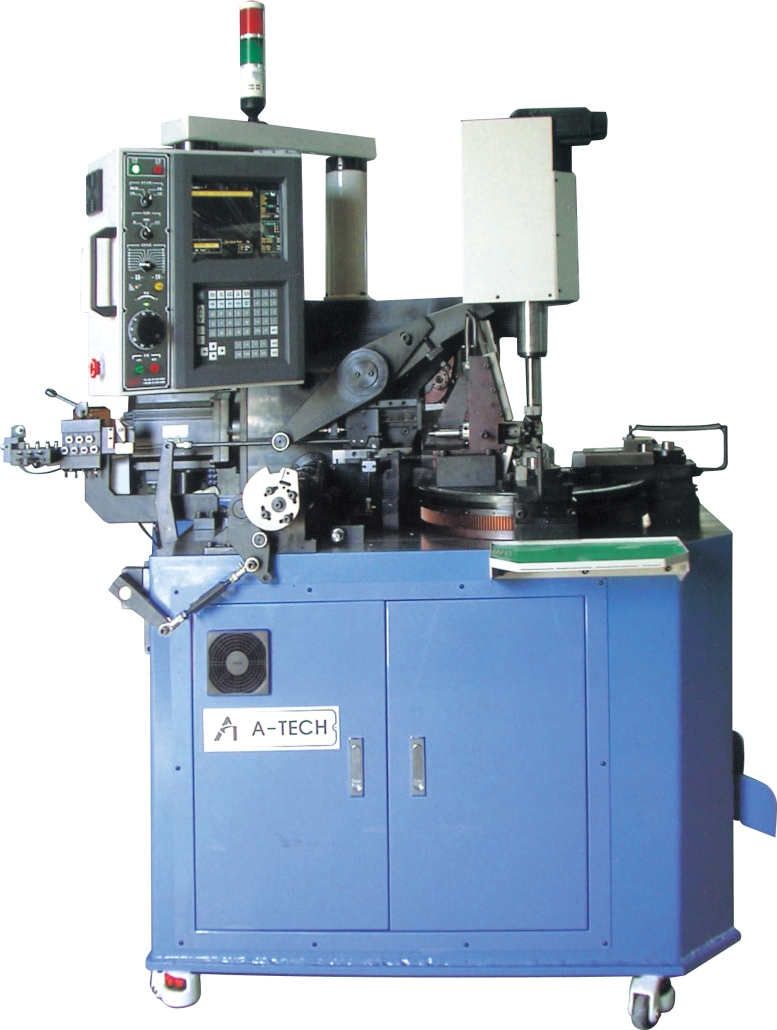

CNC TORSION SPRING M/C AT-T10/T23/T40 Series
ویژگی های سری AT-T
این دستگاه به راحتی با روش دیجیتال توسط CNC کنترل می شود. با استفاده از سروو موتور می تواند انواع فنر را بسازد. با تغییر دادن شکل دستگاه موجود، دستگاه می تواند با اتصال جیگ های R ، فنری را که مشتری می خواهد بسازد. بنا به درخواست کارفرما و مطابق با شکل فنر درخواستی، این دستگاه می تواند موقعیت زاویه را تا ۱۰۰۰/۱ توسط سیستم کنترل با سروو موتور تعیین کند و به این ترتیب فنرها را با سرعت بالا تولید کند. در حین کار، می تواند زاویه چرخش محور رانده را تا ظرافت یک هزارم تغییر داده و تنظیم کند. دستگاه برای عملکرد کوتاه زمان بندی شده است. در صورت اتمام مفتول یا مشکلات در پردازش، دستگاه به طور خودکار متوقف می شود. هنگامی که این دستگاه متوقف می شود، چراغ هشدار روی آن نشان دهنده مشکلات است.
مشخصات فنی:
| مدل | AT-T10 | AT-T23 | AT-T40 |
| قطر مفتول | 0.15 ~ 1.0 mm | 0.5 ~ 2.3 mm | 2.4 ~ 4.0 mm |
| سیم پیچی O.D | 16mm (max) | 30mm (max) | 52mm (max) |
| طول مفتول تغذیه | 100mm (max) | 200mm (max) | 250mm (max) |
| طول پایه | 0 ~ 60 mm | 0 ~ 80 mm | 0 ~ 100 mm |
| سرعت پیچیدن مفتول | 120mm (max) | 100mm (max) | 80mm (max) |
| ظرفیت تولید | 10~80EA/min | 5~50EA/min | 0~40EA/min |
| وزن ماشین | 400Kg | 1200Kg | 1850Kg |
| منبع برق | 220V, 3P | 220V, 3P | 220V, 50/60Hz, 3P |
| ظرفیت موتور | 1.2kw,400kw,600kw | 3.5kw,1kw,600kw | 4.4kw,2.0kw,1kw |
| ابعاد(W×L×H.mm) | 700×700×1600 | 1300×900×1900 | 1500×1100×2100 |

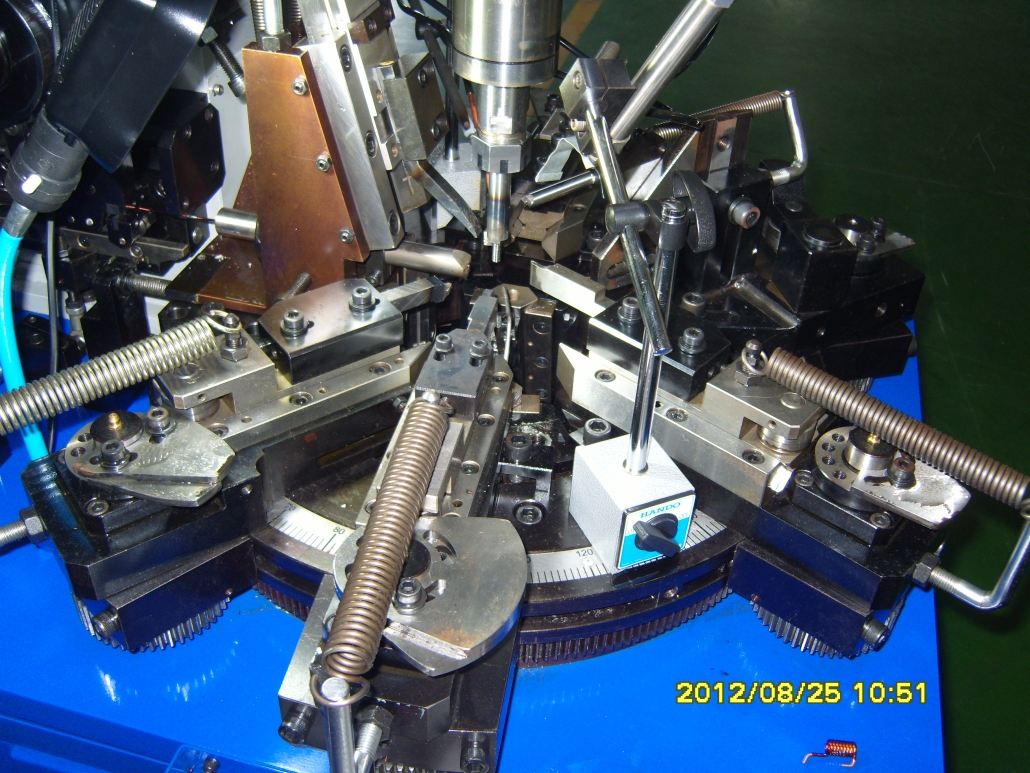

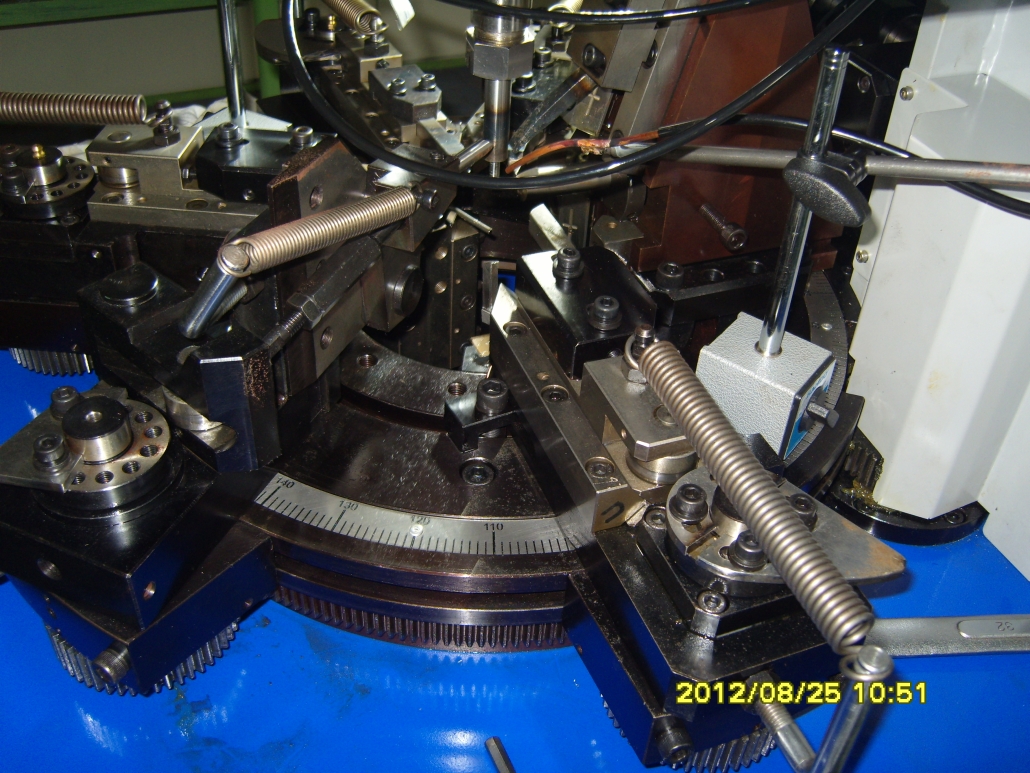

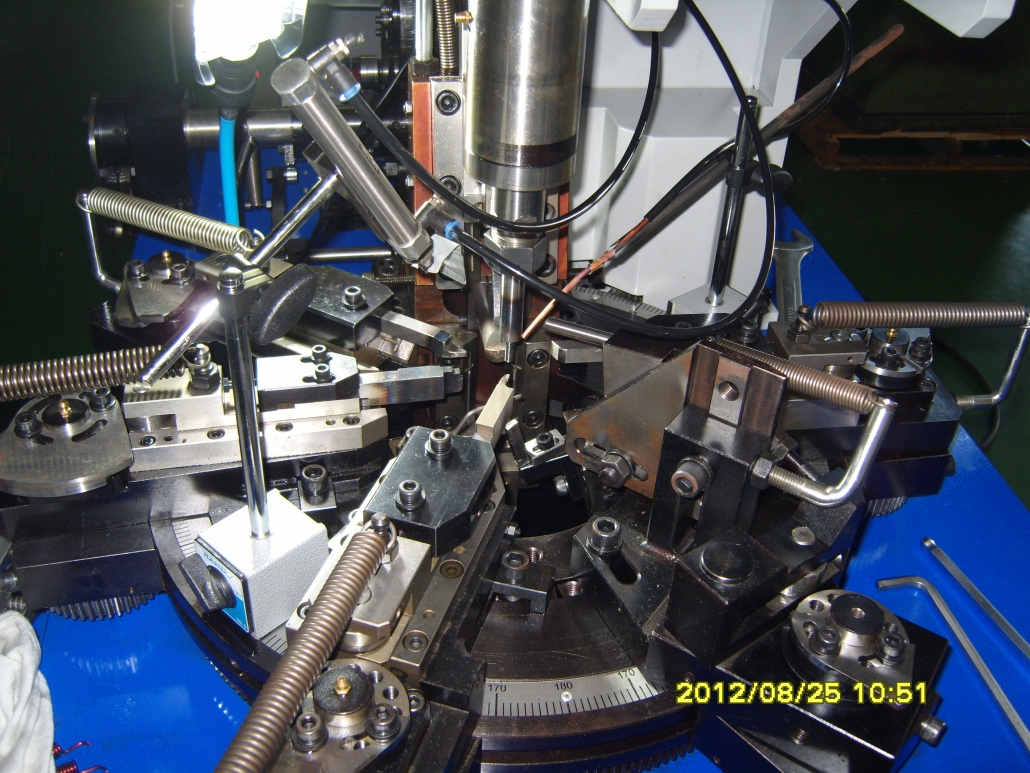

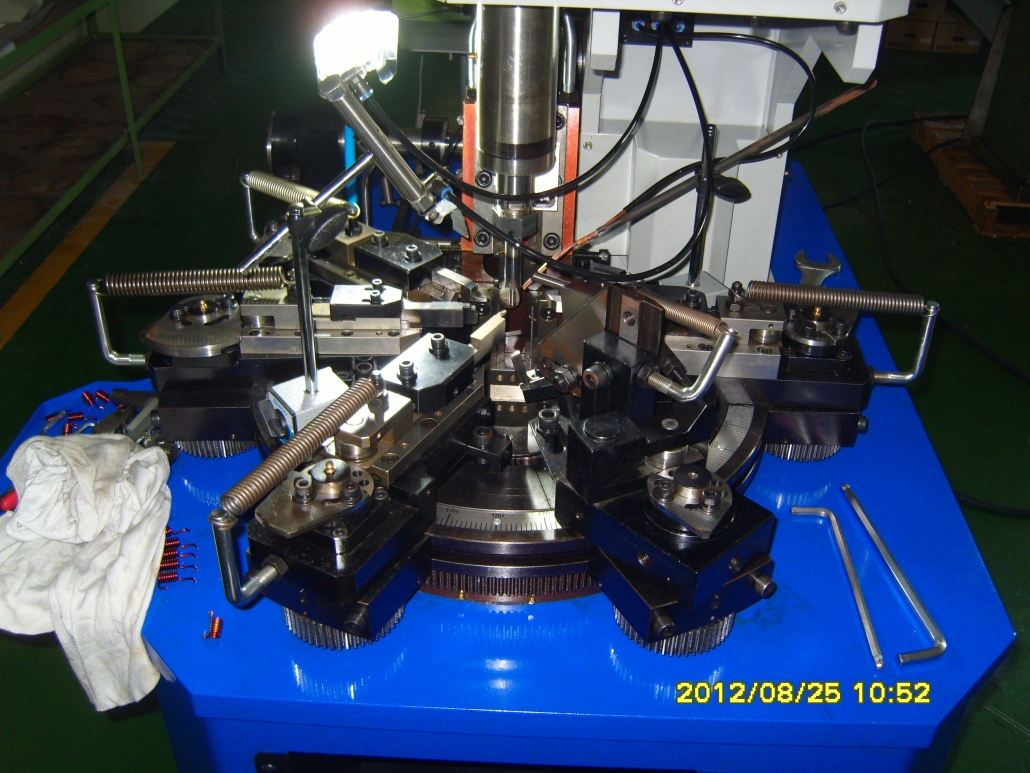

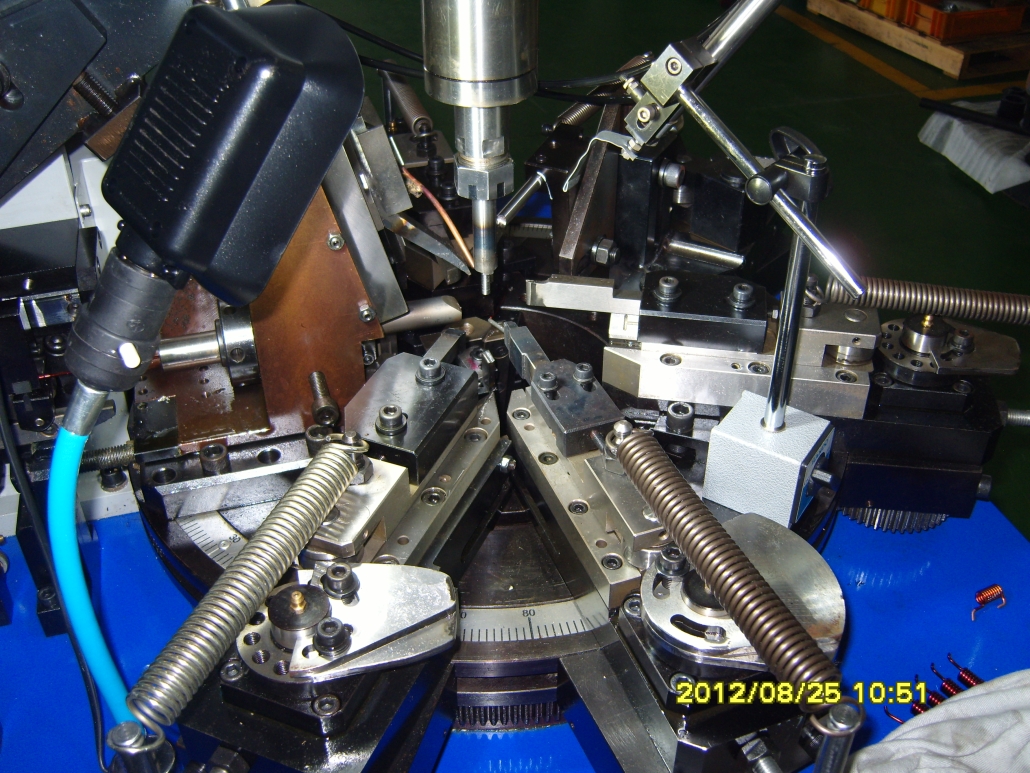

نگاهی مختصر به عملکرد تولید
گالری

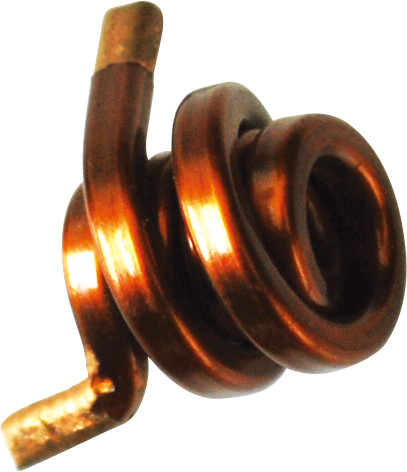

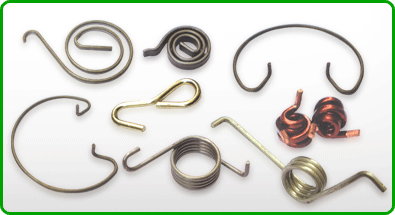

نمونه محصولات تولیدی توسط ماشین AT-T
