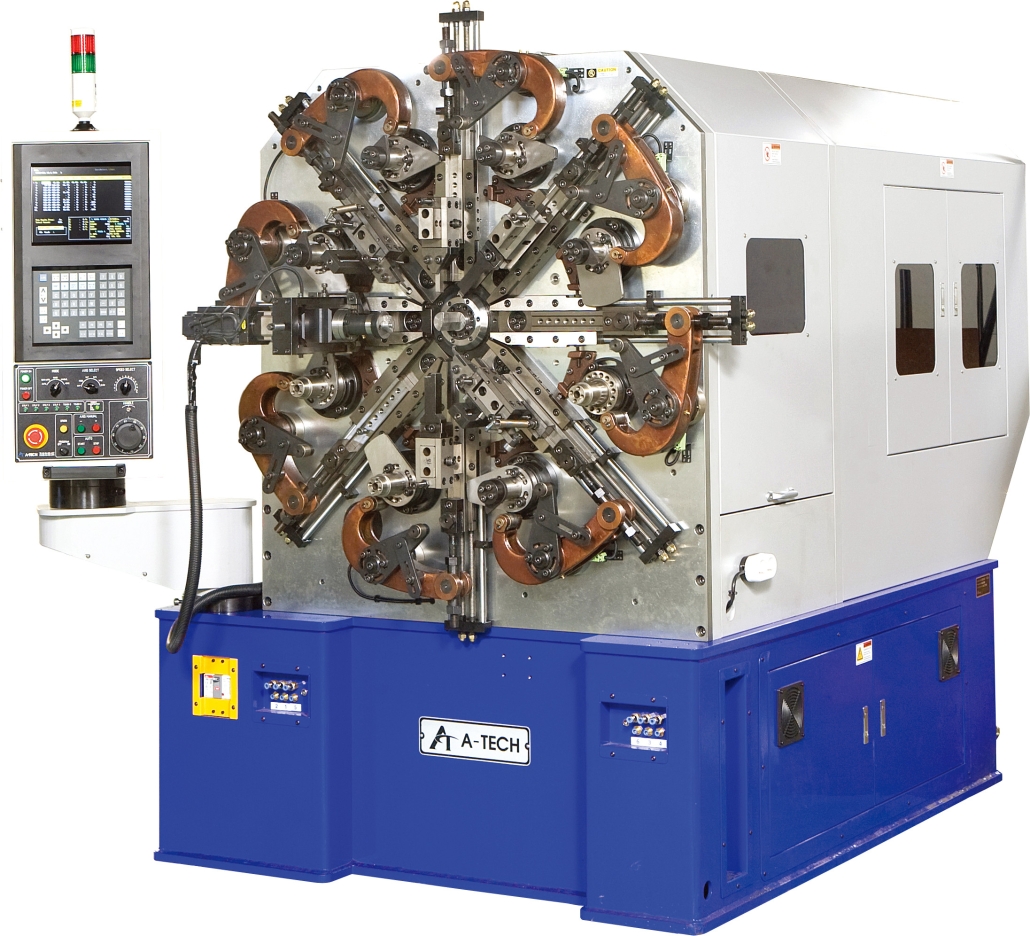

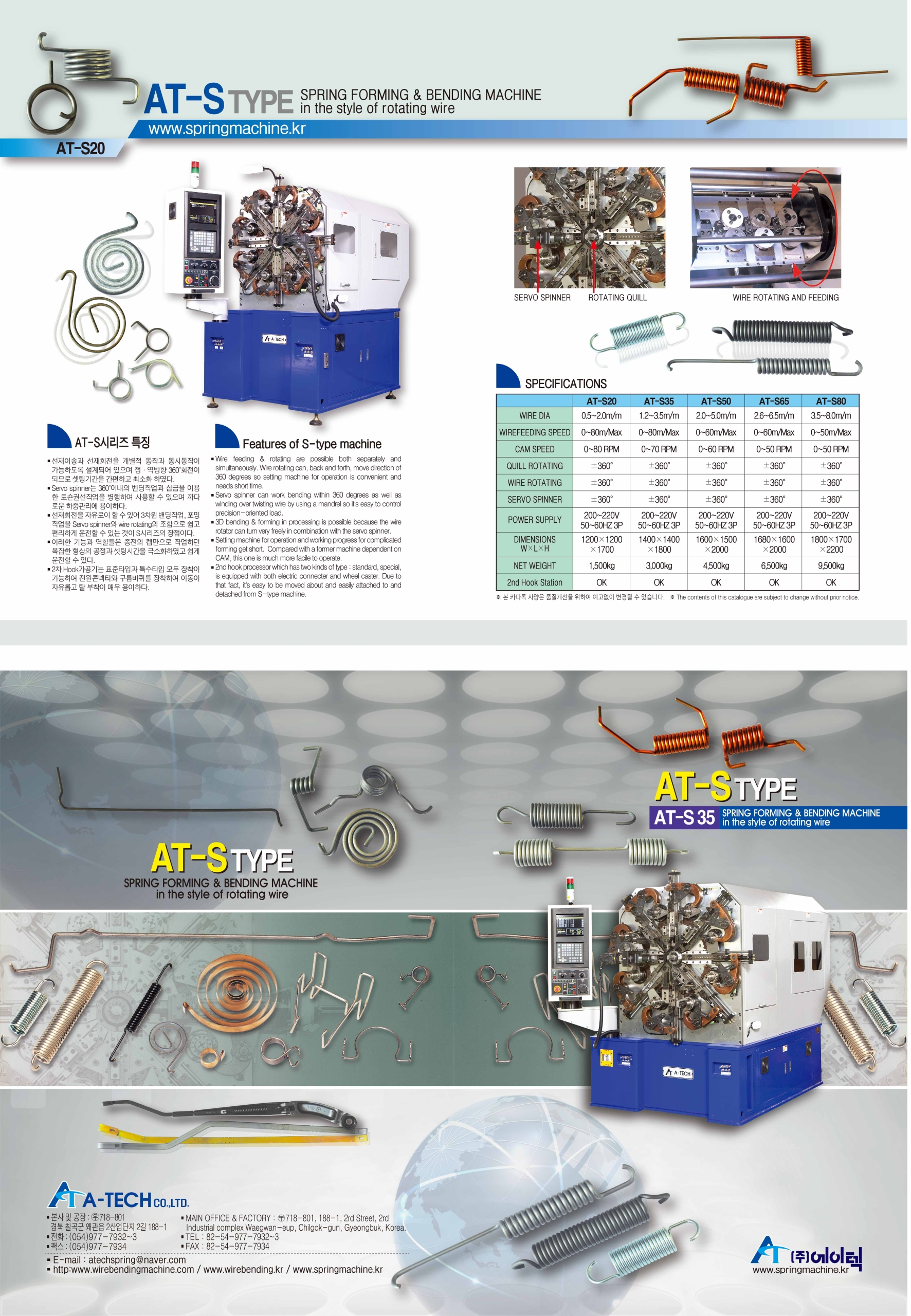

AT-S TYPE
WIRE ROTATING SPRING FORMING, BENDING M/C AT-S20/S35/S50/S65/S80 Series
ویژگی های سری AT-S
- تغذیه و چرخش سیم به صورت جداگانه و همزمان امکان پذیر است. سیم چرخان می تواند جهت حرکت به سمت جلو و عقب 360 درجه، بنابراین تنظیم دستگاه برای کار راحت است و به زمان کوتاهی نیاز دارد.
- سروو اسپینر می تواند با خم شدن 360 درجه و همچنین پیچیدن روی سیم چرخان با استفاده از یک سنبه کار کند، بنابراین کنترل بار دقیق به آسانی انجام می شود.
- خم شدن و شکل دهی سه بعدی در پردازش امکان پذیر است زیرا چرخاننده سیم می تواند بسیار آزادانه در ترکیب با سروو اسپینر بچرخد.
- تنظیم دستگاه برای عملیات و فرآیند کار برای شکل دهی پیچیده کوتاه می شود. در مقایسه با یک ماشین قبلی که به CAM وابسته است، کارکرد این دستگاه بسیار راحت تر است.
- پردازنده قلاب دوم. ایستگاه که دارای دو نوع است: استاندارد، ویژه مجهز به هر دو اتصال برقی و چرخ چرخ است. با توجه به این واقعیت، به راحتی می توان آن را جابجا کرد و به راحتی به دستگاه S-type متصل و از آن جدا شد.
مشخصات فنی:
| مدل | AT-S20 | AT-S35 | AT-S50 | AT-S65 | AT-S80 |
| قطر سیم | 0.5~2.0m/m | 1.2~3.5m/m | 2.0~5.0m/m | 2.6~6.5m/m | 3.5~8.0m/m |
| سرعت تغذیه سیم | 0~80m/Max | 0~80m/Max | 0~60m/Max | 0~60m/Max | 0~50m/Max |
| سرعت دوربین | 0~100rpm | 0~80rpm | 0~60rpm | 0~50rpm | 0~50rpm |
| لکه چرخان | ±360˚ | ±360˚ | ±360˚ | ±360˚ | ±360˚ |
| چرخش سیم | ±360˚ | ±360˚ | ±360˚ | ±360˚ | ±360˚ |
| سروو اسپینر | ±360˚ | ±360˚ | ±360˚ | ±360˚ | ±360˚ |
| منبع تغذیه | 200~220V 50~60㎐ 3P | 200~220V 50~60㎐ 3P | 200~220V 50~60㎐ 3P | 200~220V 50~60㎐ 3P | 200~220V 50~60㎐ 3P |
| بعد، ابعاد، اندازه | 1200×1200 ×1700 | 1400×1400 ×1800 | 1600×1500 ×2000 | 1680×1600 ×2000 | 1800×1700 ×2200 |
| (W×L×H) | 1200(㎏) | 2500(㎏) | 4500(㎏) | 6500(㎏) | 9500(㎏) |
| وزن خالص | OK | OK | OK | OK | OK |
| مدل | AT-S20 | AT-S35 | AT-S50 | AT-S65 | AT-S80 |
|---|---|---|---|---|---|
| قطر سیم | 0.5~2.0m/m | 1.2~3.5m/m | 2.0~5.0m/m | 2.6~6.5m/m | 3.5~8.0m/m |
| سرعت تغذیه سیم | 0~80m/Max | 0~80m/Max | 0~60m/Max | 0~60m/Max | 0~50m/Max |
| سرعت دوربین | 0~100rpm | 0~80rpm | 0~60rpm | 0~50rpm | 0~50rpm |
| لکه چرخان | ±360˚ | ±360˚ | ±360˚ | ±360˚ | ±360˚ |
| چرخش سیم | ±360˚ | ±360˚ | ±360˚ | ±360˚ | ±360˚ |
| سروو اسپینر | ±360˚ | ±360˚ | ±360˚ | ±360˚ | ±360˚ |
| منبع تغذیه | 200~220V 50~60㎐ 3P | 200~220V 50~60㎐ 3P | 200~220V 50~60㎐ 3P | 200~220V 50~60㎐ 3P | 200~220V 50~60㎐ 3P |
| بعد، ابعاد، اندازه | 1200×1200 ×1700 | 1400×1400 ×1800 | 1600×1500 ×2000 | 1680×1600 ×2000 | 1800×1700 ×2200 |
| (W×L×H) | 1200(㎏) | 2500(㎏) | 4500(㎏) | 6500(㎏) | 9500(㎏) |
| وزن خالص | OK | OK | OK | OK | OK |
