AT-HB TYPE

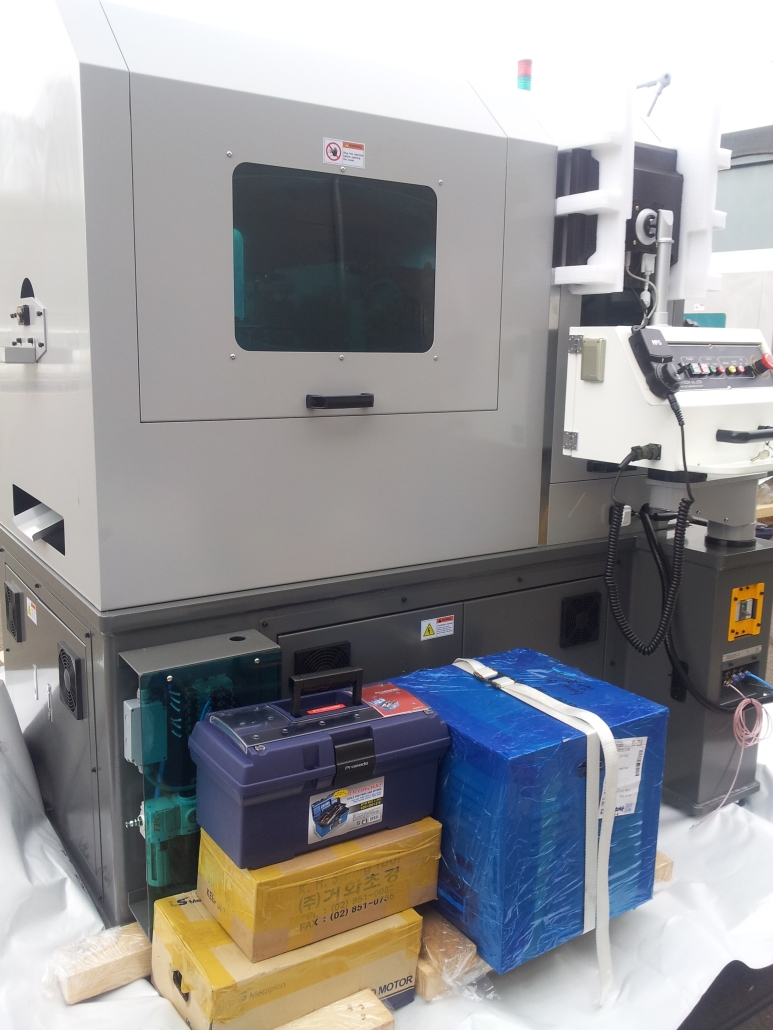

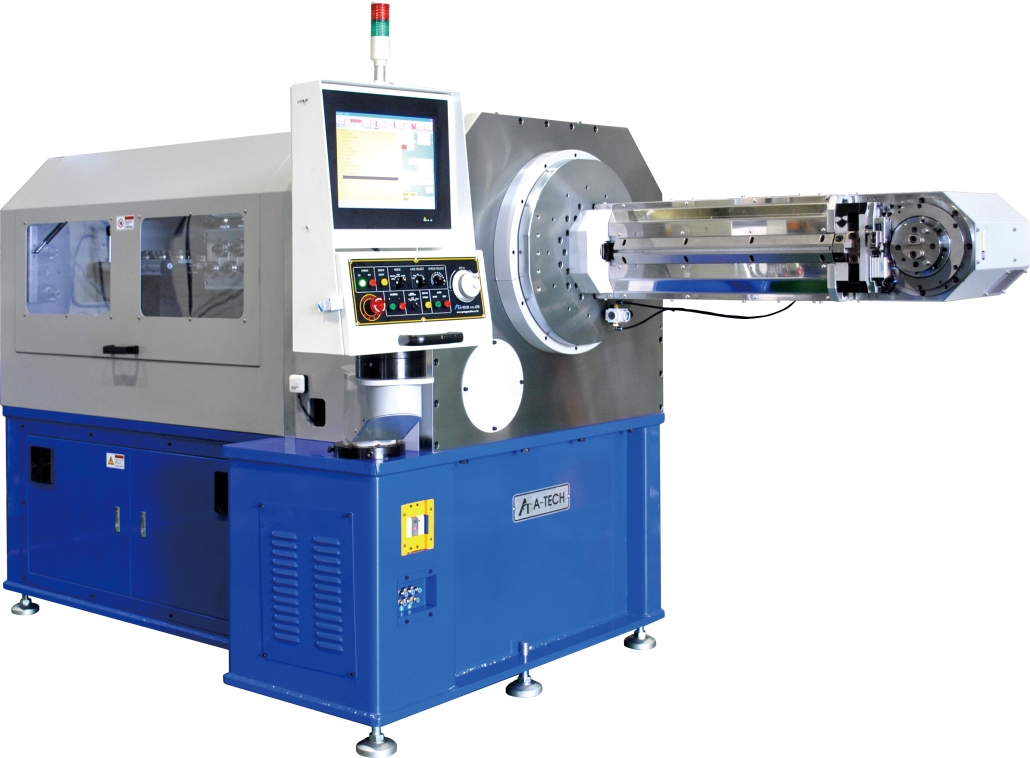

CNC WIRE BENDING MACHINE AT-HB 80/100/130/160 Series
ویژگی های سری AT-HB

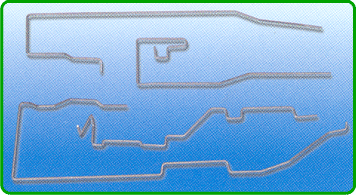

این دستگاه به منظور ساخت و پردازش مفتول ساخته شده است که برای تولید محصولات پیچیده و متنوع اعم از پردازش دو بعدی و پردازش سه بعدی مناسب است.

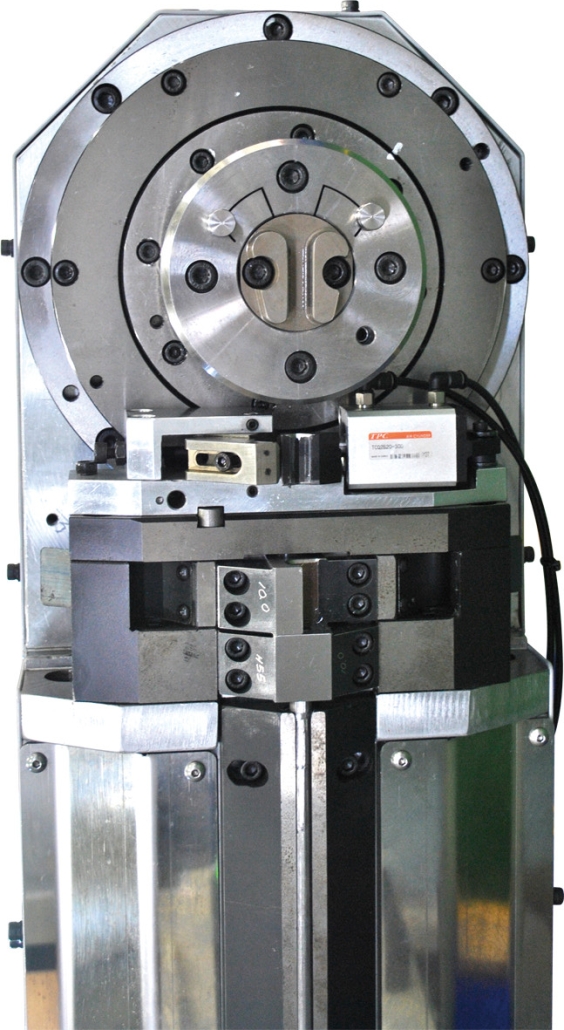

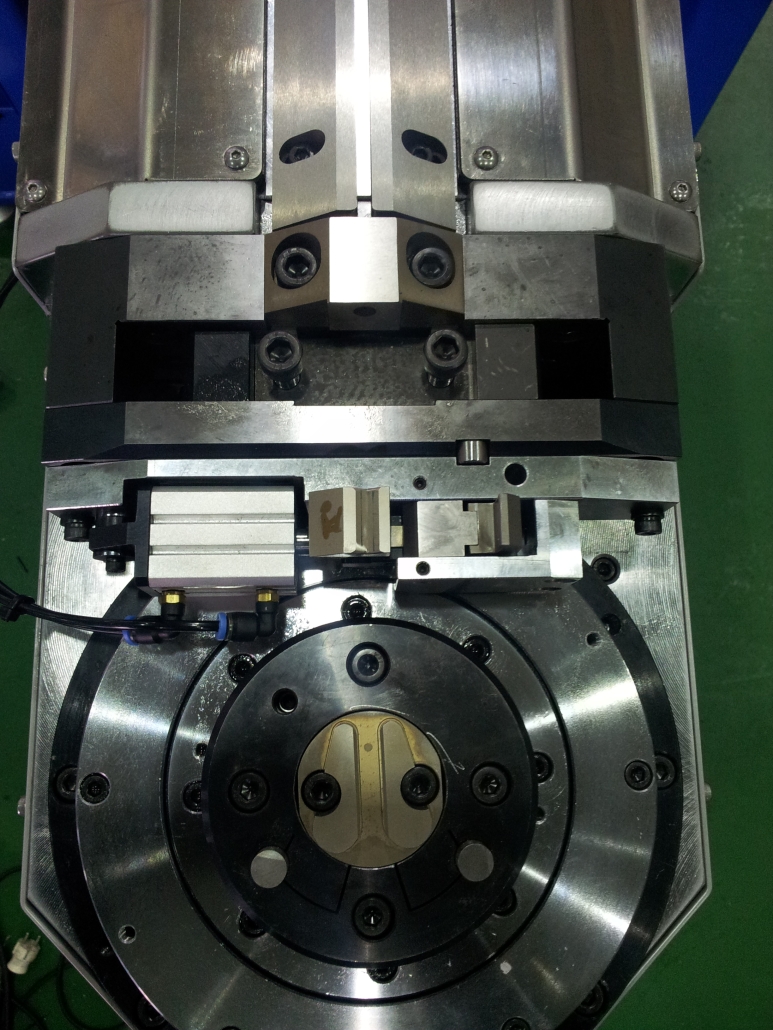

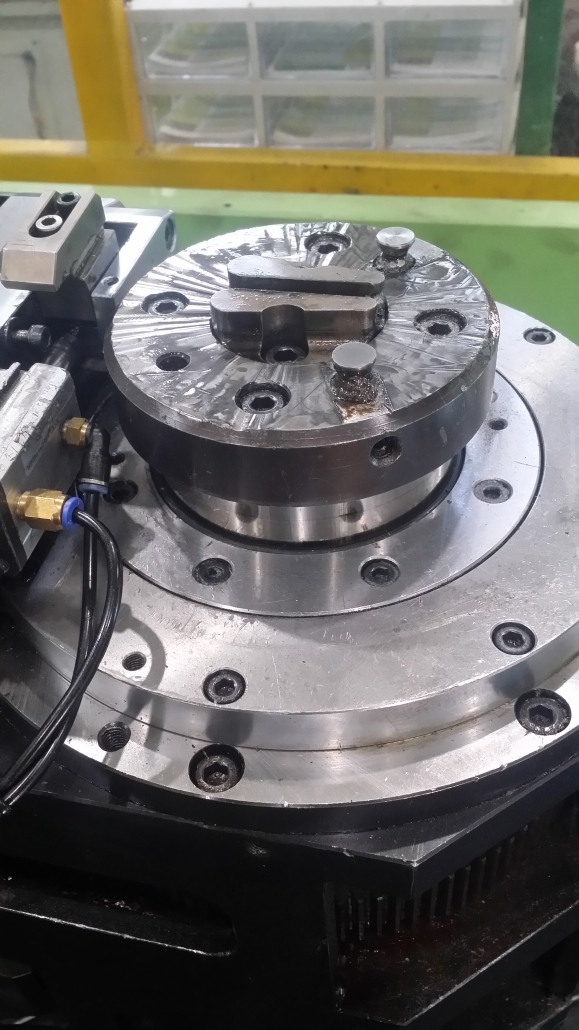

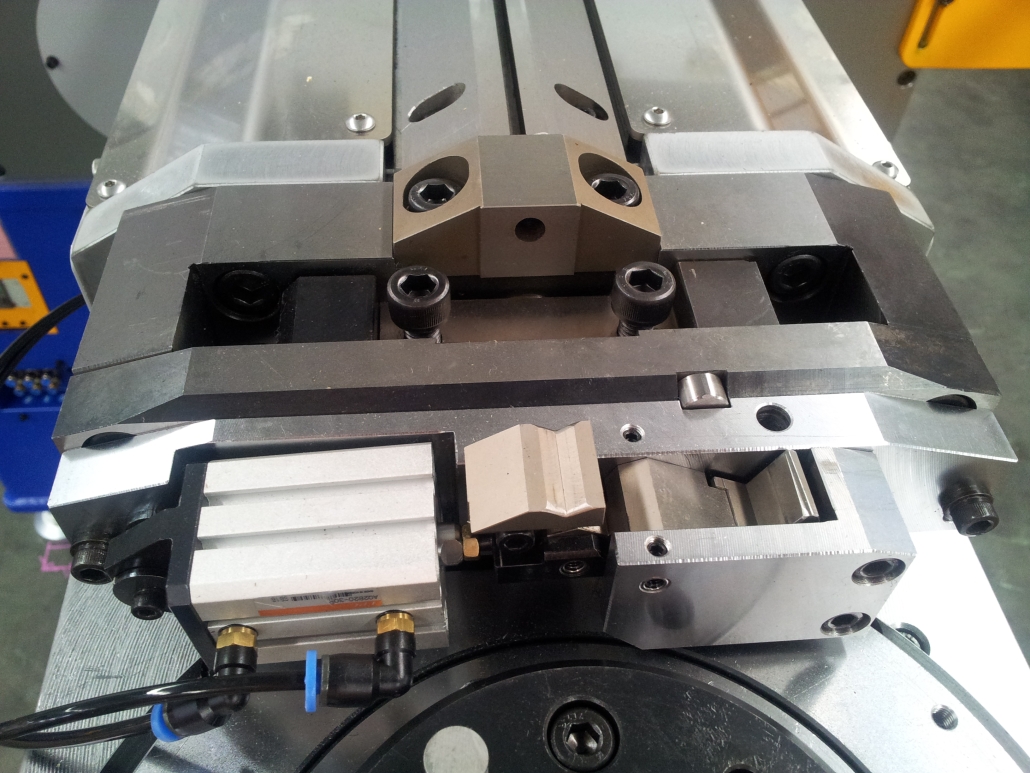

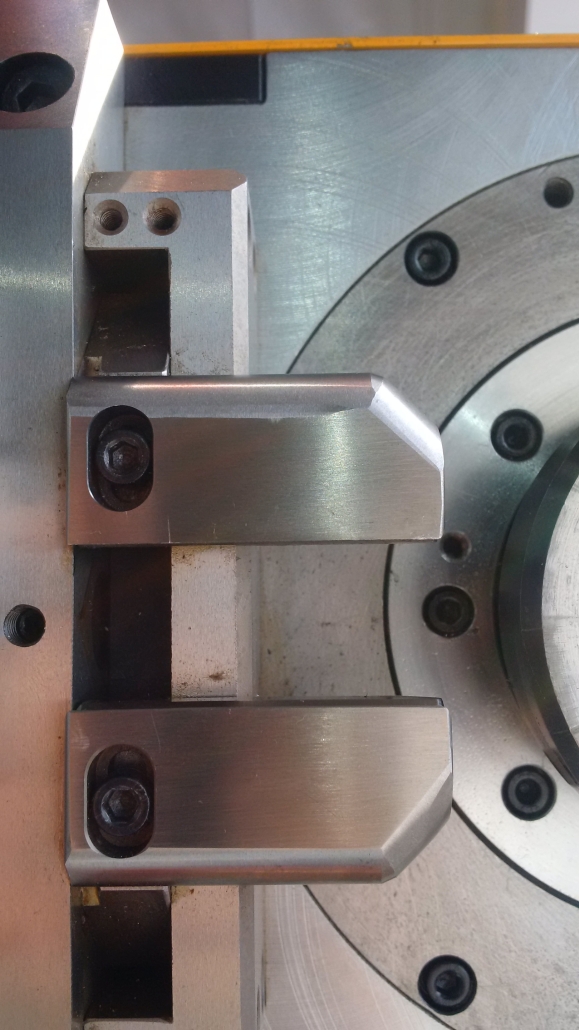

محور مندرل ۴ نقطه ای برای کمک به انجام کارهای پیچیده ساخته شده است. می توان آنرا در حین کار خودکار به “R”حداقل یا “R” استاندارد تغییر داد. این سیستم به دلیل هزینه کم می تواند در بهبود بهره وری از تولید انبوه واحد تا انتخاب های گسترده در قطعات کوچک کمک کند.
مشخصات فنی:
| مدل | AT-HB80 | AT-HB100 | AT-HB130 | AT-HB160 | ||||
| متریال | قطر مفتول نرم (m/m) | 3.0 ~ 8.0 | 4.0 ~ 10.0 | 6.0 ~ 13.0 | 6.0 ~ 16.0 | |||
| قطر مفتول سخت (m/m) | 2.5 ~ 4.0 | 3.0 ~ 6.0 | 4.0 ~ 8.0 | 4.0 ~ 10.0 | ||||
| حداکثر زاویه خم شدن | بی نهایت | |||||||
| حداکثر طول مفتول تغذیه | بی نهایت | |||||||
| حداکثر زاویه چرخش بازو | بی نهایت | |||||||
| سرعت حرکت | خوراک | Max100m/min | ||||||
| خم کردن | Max600˚/sec | |||||||
| چرخش بازو | Max400˚/sec | |||||||
| برش | Max100mm/sec | |||||||
| چرخش مندرل | 90˚,180˚,270˚ | |||||||
| Offset | Max125mm/min | |||||||
| مندرل بالا/پایین | Max300mm/sec | |||||||
| اسلیو بالا/پایین | Max300mm/sec | |||||||
| دقت تکرار | خوراک | ±0.1mm | ||||||
| خم کردن | ±0.1˚ | |||||||
| چرخش بازو | ±0.1˚ | |||||||
| ظرفیت موتور | 12kw | 14kw | 16kw | 19kw | ||||
| nc تعداد محورهای | 4Axis | 4Axis | 5Axis | 5Axis | ||||
| وزن ماشین | 2,200kg | 2,800kg | 3,200kg | 3,600kg | ||||
| ابعاد ماشین (mm) | 1600(H) -1250(W) -2600(D) | 1680(H) -1350(W) -2850(D) | 1750(H) -1600(W) -3100(D) | 1750(H) -1600(W) -3100(D) | ||||
| منبع برق | 200~230V×3Phases 50/60Hz | |||||||
